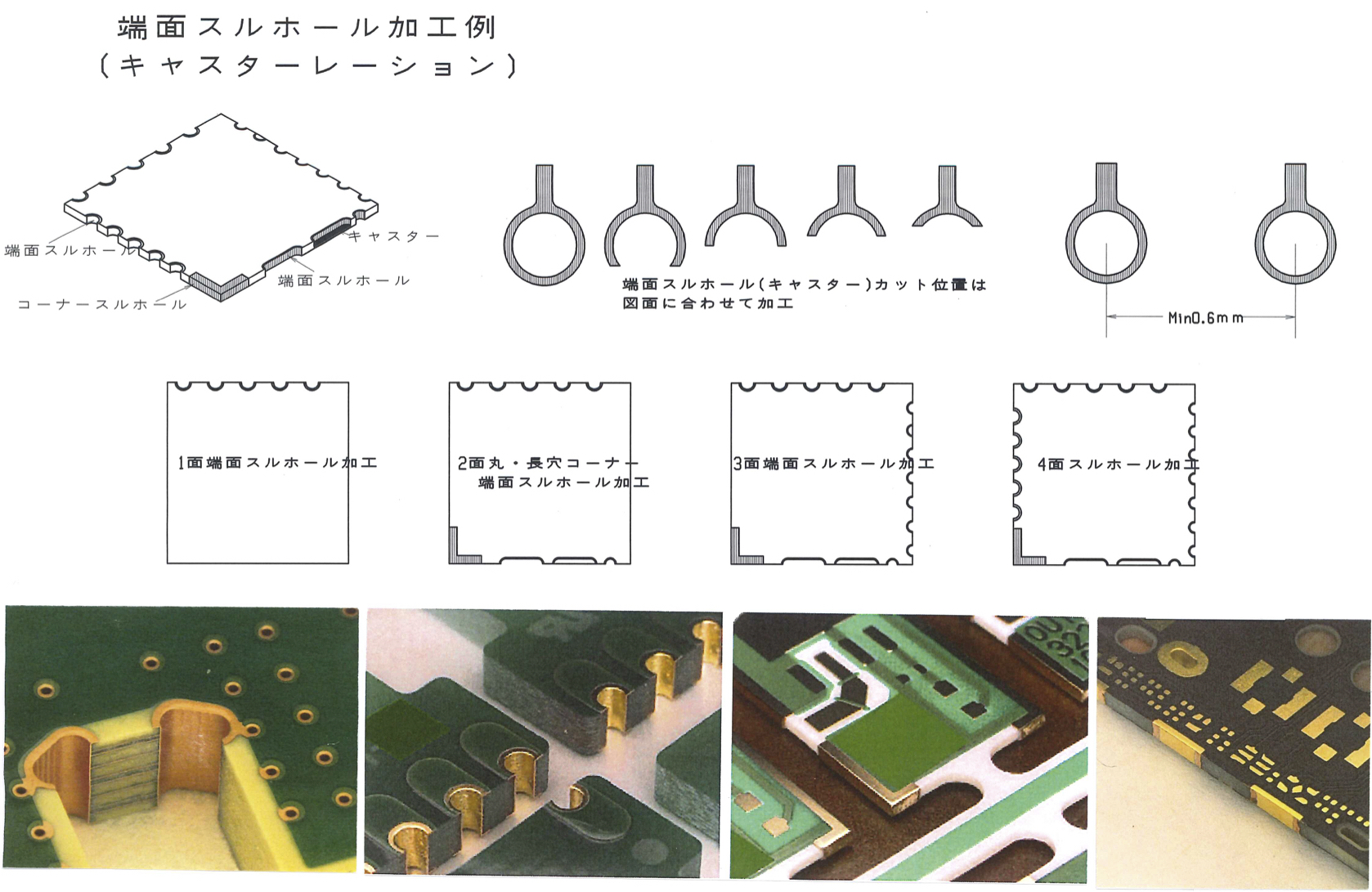

端面スルホール加工
バリゼロ加工で検査なし‼
この技術は見る価値があります
近年ご依頼の多い端面スルホール加工ですが、通常はルーター加工にてスルホールを切断すると、
端面に「メッキバリ・メッキ剥離」が発生してしまいます。
弊社の加工では、プログラムの最適化と専用刃物を使用することで、「バリなし！ロスなし！不良なし！」の
一切バリ・剥離を発生させない加工が可能です。
端面スルホール基板の仕様及び確認事項
-
1.スルホールピッチ及びスルホール径
Min値 ａ寸法 0.6mm ｂ寸法 0.25mm（弊社実績） 2.スルホールピッチ及びスルホール径
Min値 ｃ寸法 0.5mm 3.スルホール加工部のスリット幅
希望値 ｄ寸法 1.2mm（希望値） -
-
4.個品仕様の最小幅
Min値 e寸法 5mm角 -
-
5.製品板厚の確認
Min値-Max値 板厚 0.3～5.5mm（弊社実績） 6.外形からスルホール端部までの距離
Min値 ｆ寸法 TH直径の25％ Max値 g寸法 TH直径の75％ 7.製品流動時、端面スルーホール部の「穴データ」の展開
-
